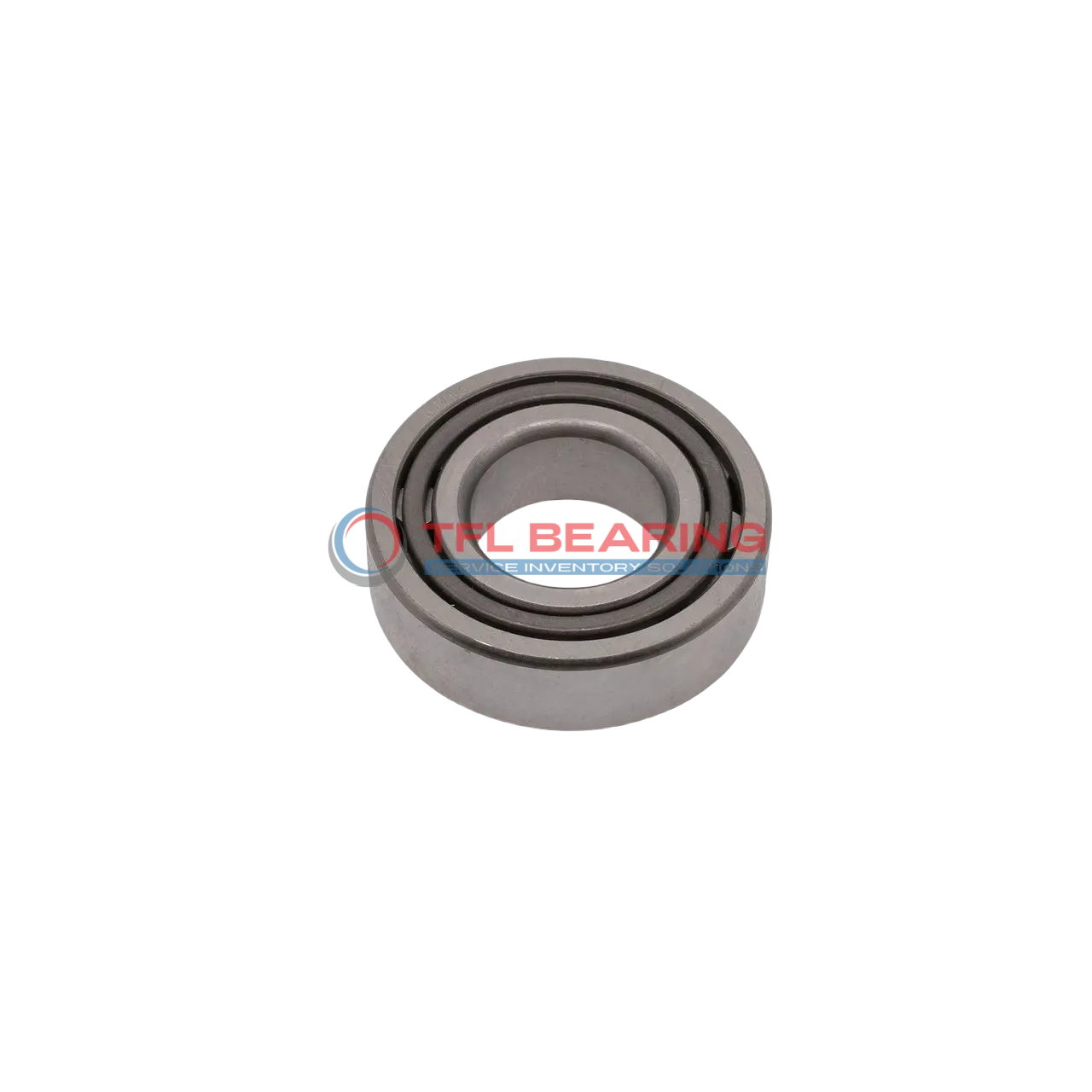

Einreihige Zylinderrollenlager mit Innenring NJ 2304 ECP

Einreihige Zylinderrollenlager mit Innenring NJ 2304 ECP

Das NJ 2304 ECP ist ein einreihiges Zylinderrollenlager mit 20 mm Bohrung und 52 mm Außendurchmesser, gefertigt aus robustem Chromstahl. Es bewältigt kombinierte Lasten bis zu 10688 lbf und erreicht Drehzahlen von 18000 U/min.

Dank seiner offenen Bauweise lässt es sich leicht mit Fett oder Öl schmieren, während der PA66-Käfig für einen reibungslosen Lauf sorgt. Das Lager arbeitet zuverlässig in einem Temperaturbereich von -30 °C bis 110 °C.

Dieses Modell ist mit SKF-Lagern austauschbar und daher eine praktische Wahl für Ersatzteile. Es eignet sich für Anwendungen wie Elektromotoren oder Pumpen, bei denen sowohl Radial- als auch Axiallasten auftreten.

Mit einem Gewicht von nur 0.22 kg ist es leicht und dennoch robust. Es entspricht den RoHS- und REACH-Standards für eine sichere Anwendung.

Die Innenringkonstruktion sorgt für Stabilität, und die 1.1 mm Fase gewährleistet eine einfache Montage. Ideal für Hochgeschwindigkeits-Industriemaschinen, die Präzision und Zuverlässigkeit erfordern.

Erhalten ein kostenloses Angebot
    Beschreibung Eigenschaften Anwendung F&A Ausgewählte Produkte Unser Prozess

Produktparameter

  • Artikelnummer NJ 2304 ECP
  • Marke TFL
  • Austauschbar SKF
  • Bohrung Dia 20mm
  • Toleranz des Bohrungsdurchmessers -0.01 mm bis 0
  • Außendurchmesser 52mm
  • Außendurchmesser-Toleranz -0.013 mm bis 0
  • Länge 21mm
  • Breitentoleranz -0.12 mm bis 0
  • Schulterdurchmesser des Innenrings 31.2mm
  • Fasenmaß r1,2 (min.) 1.1mm
  • Fasenmaß r3,4 (min.) 0.6mm
  • Zulässige Axialverschiebung (max.) 1.9mm
  • Messsystem Metrisch
  • Rollenlagertyp Zylindrisch
  • Für Lastrichtung Kombiniert
  • Bauwesen einreihig
  • Innenringtyp Mit Innenring
  • Dichtungstyp Öffne
  • Ringmaterial Verchromter Stahl
  • Rollenmaterial Verchromter Stahl
  • Käfigmaterial PA66-Käfig, rollenzentriert
  • Dynamische Radiallast 10688 lbf
  • Statische Radiallast 8550 lbf
  • Schmiertechnik Fett, Öl
  • Temperaturbereich -30° bis 110 °C
  • RoHS Compliance
  • REACH Compliance
  • Höchstgeschwindigkeit 18000 rpm
  • Gewicht 0.22 kg
  • Schulterdurchmesser des Außenrings 41.85mm
  • Laufbahndurchmesser des Innenrings 27.5mm
Einreihige Zylinderrollenlager mit Innenring NJ 2304 ECP Zeichnung.dwg
DWG herunterladen PDF herunterladen

Eigenschaften

Leistungsmerkmale des NJ 2304 ECP-Lagers

Das NJ 2304 ECP-Lager ist mit Chromstahlringen und -rollen ausgestattet und bietet eine hohe Widerstandsfähigkeit gegenüber kombinierten Belastungen.
Seine dynamische radiale Tragfähigkeit erreicht 10,688 lbf und gewährleistet so eine zuverlässige Leistung auch unter anspruchsvollen Bedingungen.

Der PA66-Käfig hält die Rollen zentriert, reduziert die Reibung und verlängert die Lebensdauer.
Mit einer maximalen Drehzahl von 18,000 U/min bietet sie ein ausgewogenes Verhältnis von Langlebigkeit und Effizienz für Hochgeschwindigkeitsanwendungen.

Das NJ 2304 ECP-Lager arbeitet reibungslos bei Temperaturen von -30° bis 110°C und ist daher vielseitig für verschiedene Umgebungen einsetzbar.
Durch die offene Bauweise ist eine einfache Schmierung mit Fett oder Öl möglich, wodurch der Wartungsaufwand reduziert wird.

Anwendung

Industrielle Anwendungen des NJ 2304 ECP-Lagers
Das NJ 2304 ECP-Lager wird häufig in Werkzeugmaschinen eingesetzt, wo seine Zylinderrollenkonstruktion sowohl Radial- als auch Axialbelastungen effizient aufnimmt. Die offene Dichtung ermöglicht eine einfache Schmierung und gewährleistet eine lange Lebensdauer auch unter anspruchsvollen Bedingungen.

Warum ist das NJ 2304 ECP-Lager eine bevorzugte Wahl?
Das NJ 2304 ECP-Lager bietet in Automobilgetrieben dank seiner hohen Drehzahlfestigkeit und der robusten Konstruktion aus Chromstahl zuverlässigen Halt. Seine metrischen Abmessungen gewährleisten die Kompatibilität mit einer Vielzahl von Fahrzeugkonstruktionen.

Perfekt geeignet für die Automatisierung: NJ 2304 ECP-Lager
Für Roboterarme und automatisierte Systeme bietet das NJ 2304 ECP-Lager einen reibungslosen Betrieb bei minimalem Wartungsaufwand. Der PA66-Käfig reduziert die Reibung und macht es somit ideal für präzise Bewegungen.

Medizin vs. Industrie: Wo das NJ 2304 ECP-Lager seine Stärken ausspielt
In medizinischen Geräten wie Zentrifugen gewährleistet das NJ 2304 ECP-Lager einen leisen und stabilen Betrieb. Dank seiner robusten Industriequalität eignet es sich auch für schwere Maschinen wie Förderanlagen.

Leichte Beanspruchung vs. Schwerlast: Die besten Einsatzmöglichkeiten für das NJ 2304 ECP-Lager
Das NJ 2304 ECP-Lager eignet sich sowohl für Anwendungen mit geringer Beanspruchung, wie z. B. in Druckern, als auch für anspruchsvolle Anwendungen, wie z. B. in Getrieben. Der Temperaturbereich von -30 °C bis 110 °C trägt zu seiner Vielseitigkeit bei.
