TFL liefert Axialkugellager für Anwendungen, die eine reibungslose Rotation unter axialer Belastung erfordern, darunter vertikale Wellenbaugruppen, Maschinenhalterungen, Drehtische und industrielle Positioniersysteme. Unser Sortiment umfasst Miniatur-Axialkugellager, Axialkugellager mit Außenband, Pendelkugellager, metrische Axialkugellager für eine Drehrichtung und Axialkugellager für zwei Drehrichtungen.
Was sind Axialkugellager?
Axialkugellager sind so konstruiert, dass sie axiale Belastungen in einer oder zwei Richtungen aufnehmen und gleichzeitig eine reibungslose, reibungsarme Rotation ermöglichen. Im Gegensatz zu Rillenkugellagern, die hauptsächlich für Radialbelastungen eingesetzt werden, kommen Axialkugellager zum Einsatz, wenn die Hauptkraft in Wellenrichtung wirkt.

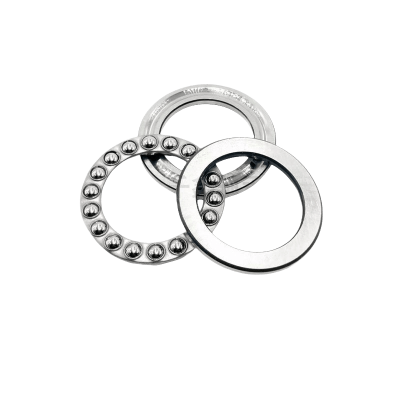

Ein typisches Axialkugellager besteht aus einer Wellenscheibe, einer Gehäusescheibe und einem Kugelkäfig. Diese Konstruktion trennt rotierende und stationäre Teile und nimmt gleichzeitig die Axialkraft auf. Bei Anwendungen mit höheren Ausrichtungsanforderungen können selbstausrichtende Axialkugellager die Auswirkungen geringfügiger Montagefehler reduzieren.
Gängige Arten von Axialkugellagern, die wir liefern
| Typ | Typische Verwendung | Auswahlhinweise |
|---|---|---|
| Miniatur-Axialkugellager | Kompakte Baugruppen, Instrumente, kleine mechanische Systeme | Wird dort eingesetzt, wo die axiale Belastung gering ist und der Installationsraum begrenzt ist. |
| Axialkugellager mit Außenband | Anwendungen, die zusätzliche Positionierungs- oder Gehäuseunterstützung erfordern | Diese Option wird gewählt, wenn die Montagekonstruktion zusätzliche externe Führung benötigt. |
| Selbstausrichtende Axialkugellager | Ausrüstung mit geringfügiger Wellen- oder Gehäusefehlausrichtung | Hilft dabei, die Auswirkungen kleiner Montagefehler zu verringern. |
| Metrische, einseitig axial wirkende Kugellager | Axiallast in einer Richtung | Gängige Wahl für den Austausch von metrischen Standard-Axiallagern. |
| Zweiseitig wirkende Axial-Rillenkugellager | Axiale Belastung aus beiden Richtungen | Geeignet, wenn die Welle von zwei Seiten axiale Kräfte aufnehmen kann. |
Anwendungen von Axialkugellagern
Anwendungen von Axialkugellagern beziehen sich üblicherweise auf die axiale Lastaufnahme, die Wellenpositionierung und die Gewährleistung einer reibungslosen Drehbewegung. Sie werden häufig in Vertikalwellensystemen, Drehtischen, Werkzeugmaschinen, Lenksystemen, Hebemechanismen, Getrieben und anderen Anlagen eingesetzt, bei denen das Lager die Last entlang der Wellenachse aufnehmen muss.
Für Kunden, die ein Axiallager für Anwendungen mit vertikalen Wellen suchen, hängt die richtige Lagerwahl vom Wellendurchmesser, der Richtung der axialen Belastung, der Drehzahl, dem Einbauraum, der Schmierung und davon ab, ob die Anwendung eine einseitige oder beidseitige Unterstützung erfordert.
Auswahl-Einblick
Axialkugellager sind hauptsächlich für axiale Belastungen ausgelegt. Bei Anwendungen mit zusätzlich signifikanter Radialbelastung, Vibrationen oder starker Fluchtungsabweichung empfiehlt es sich, die Betriebsbedingungen vor der Auswahl eines Standard-Axialkugellagers zu überprüfen.
Wie man ein Axialkugellager auswählt
Bei der Auswahl eines Axialkugellagers muss zunächst die Lastrichtung ermittelt werden. Wirkt die Last nur in eine Richtung, ist in der Regel ein metrisches, einseitig wirkendes Axialkugellager geeignet. Wirkt die Axialkraft aus beiden Richtungen, sollte ein beidseitig wirkendes Axialkugellager in Betracht gezogen werden.
Weitere wichtige Faktoren sind Bohrungsgröße, Außendurchmesser, Unterlegscheibentyp, Drehzahlanforderung, verfügbarer Bauraum, Betriebstemperatur, Schmiermethode und Ersatzlagernummer. Bei Standard-Axialkugellagern mit metrischer Baugröße und Drehrichtung suchen Kunden häufig nach Lagernummern wie 51104 , 51206 , 51310 oder nach größeren Größen wie dem metrischen Axialkugellager 51344 mit Drehrichtung.
Wenn Sie bereits eine Lagernummer haben, können Sie mithilfe unserer Querverweistabelle für Axialkugellager gängige FAG-Nummern vergleichen und einen passenden Ersatz finden.
Die Angabe von FAG-Lagernummern dient lediglich dem Größen- und Austauschvergleich. TFL bietet Ersatz- und Alternativ-Axialkugellager an und behauptet nicht, dass es sich bei diesen Produkten um Original-FAG-Lager handelt, sofern nicht ausdrücklich anders angegeben.
Warum sollte man Axialkugellager von TFL beziehen?
TFL unterstützt Kunden bei der Beschaffung von Standard- und kundenspezifischen Axialkugellagern von qualifizierten Lagerherstellern. Wir bieten Alternativen zu gängigen Lagermarken und unterstützen gängige Standardgrößen, Sonderanfertigungen, OEM-Anforderungen und kundenspezifische Verpackungen.
Nach Bestätigung von Lagernummer, Größe, Zeichnung, Muster oder Anwendungsanforderungen vermitteln wir den Auftrag an die passenden Werksressourcen. Sobald die Ware eintrifft, prüft unser Team Modellinformationen, Menge, Aussehen, Verpackung und grundlegende Qualitätsanforderungen, bevor wir den Versand an den Kunden organisieren.
Benötigen Sie Hilfe bei der Auswahl eines passenden Axialkugellagers?
Senden Sie uns Ihre Lagernummer, Zeichnung, ein Beispielfoto oder Anwendungsdetails. TFL unterstützt Sie beim Vergleich von Abmessungen, der Bestätigung von Ersatzteiloptionen und der Beschaffung von Standard- oder Sonderteilen.
