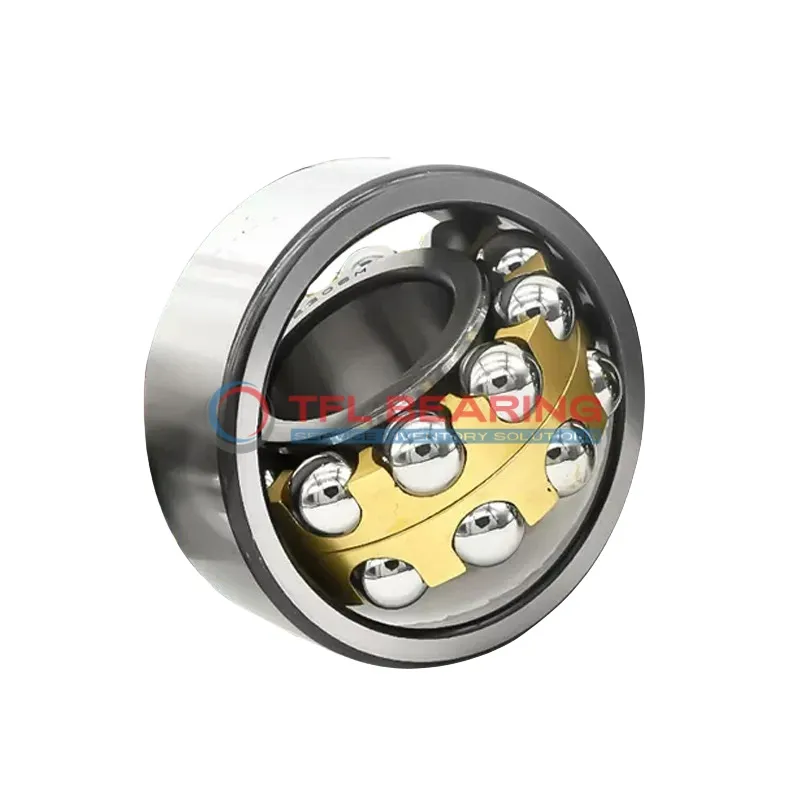

Pendelkugellager 1224MC3

Pendelkugellager 1224MC3

Das Pendelkugellager 1224MC3 mit 120 mm Bohrung und 215 mm Außendurchmesser ist aus robustem Chromstahl gefertigt. Es nimmt Radialkräfte bis zu 26775 lbf auf und läuft ruhig bei Drehzahlen bis zu 4000 U/min.

Die zweireihige Bauweise und der Messingkäfig sorgen für Langlebigkeit und geringe Reibung, während die offene Dichtung eine einfache Schmierung ermöglicht. Das Lager arbeitet zuverlässig in einem Temperaturbereich von -30 °C bis 110 °C.

Dieses Modell ist mit SKF-Lagern austauschbar und daher eine praktische Wahl für Ersatzteile. Es eignet sich für anspruchsvolle Anwendungen wie Förderanlagen oder Industrielüfter, bei denen es zu Fehlausrichtungen kommen kann.

Mit einem Gewicht von 6.5 kg ist es robust und dennoch für seine Größe handlich. Es entspricht den RoHS- und REACH-Standards und gewährleistet somit eine sichere und umweltfreundliche Verwendung.

Erhalten ein kostenloses Angebot
    Beschreibung Eigenschaften Anwendung F&A Ausgewählte Produkte Unser Prozess

Produktparameter

  • Artikelnummer 1224MC3
  • Marke TFL & OEM
  • Austauschbar SKF
  • Bohrung Dia 120mm
  • Toleranz des Bohrungsdurchmessers -0.02 mm bis 0
  • Außendurchmesser 215mm
  • Außendurchmesser-Toleranz -0.03 mm bis 0
  • Länge 42mm
  • Breitentoleranz -0.2 mm bis 0
  • Außendurchmesser am Innenring 149mm
  • Innendurchmesser am Außenring 187.2mm
  • Fasenmaß 2.1mm
  • Messsystem Metrisch
  • Lagertyp Ball
  • Bohrungstyp Zylindrisch
  • Für Lastrichtung Radial
  • Bauwesen Doppelreihe
  • Dichtungstyp Öffne
  • Ringmaterial Verchromter Stahl
  • Ballmaterial Verchromter Stahl
  • Käfigmaterial Messing
  • Dynamische Radiallast 26775 lbf
  • Statische Radiallast 11925 lbf
  • Schmiertechnik Geschmiert
  • Temperaturbereich -30° bis 110 °C
  • Radialspiel C3
  • RoHS Compliance
  • REACH Compliance
  • Höchstgeschwindigkeit 4000 rpm
  • Gewicht 6.5 kg
  • Preis（$） 763.42
Zeichnung von Pendelkugellagern 1224MC3.dwg
DWG herunterladen PDF herunterladen

Eigenschaften

Warum sollte man sich für Präzisionsaufgaben für das Lager 1224MC3 entscheiden?

Das Lager 1224MC3 ist zweireihig mit Chromstahlringen und -kugeln ausgeführt und gewährleistet so eine hohe radiale Belastbarkeit.
Dank seiner dynamischen Radialtragfähigkeit von 26775 lbf eignet es sich für anspruchsvolle industrielle Anwendungen.

Der Messingkäfig sorgt für die Ausrichtung der Kugeln, reduziert die Reibung und verbessert so einen reibungslosen Betrieb.
Mit einer maximalen Drehzahl von 4,000 U/min bietet sie ein ausgewogenes Verhältnis zwischen Leistung und Langlebigkeit.

Das Lager 1224MC3 arbeitet effizient bei Temperaturen von -30° bis 110°C und passt sich verschiedenen Umgebungen an.
Das C3-Radialspiel ermöglicht die Wärmeausdehnung und gewährleistet so eine gleichbleibende Leistung unter Last.

Anwendung

Industrielle Anwendungen des Lagers 1224MC3
Das Lager 1224MC3 wird häufig in schweren Maschinen wie Förderanlagen und Industrielüftern eingesetzt, wo seine zweireihige Bauweise Fluchtungsfehler und Radialbelastungen ausgleicht. Der Messingkäfig gewährleistet einen reibungslosen Betrieb auch im Dauereinsatz.

Wo wird das Lager 1224MC3 eingesetzt?
Das Lager 1224MC3 findet häufig Anwendung in Automobilen, beispielsweise in Lkw-Radnaben, wo seine hohe dynamische Belastbarkeit auch unter rauen Fahrbahnbedingungen zuverlässig funktioniert. Die radiale Lagerluft C3 gleicht zudem die Wärmeausdehnung bei langen Fahrten aus.

Für den Einsatz unter hoher Belastung konzipiert: Lager 1224MC3
Das Lager 1224MC3 eignet sich dank seiner Chromstahlringe und robusten Bauweise hervorragend für Baumaschinen wie Kräne. Die geschmierte Konstruktion reduziert die Reibung und verlängert die Lebensdauer in staubigen Umgebungen.

Automobilindustrie vs. Industrie: Anwendungsbereiche des Lagers 1224MC3
In Lkw stützt das Lager 1224MC3 Achssysteme, während es in Fabriken den reibungslosen Betrieb großer Pumpen gewährleistet. Dank seiner metrischen Abmessungen lässt es sich problemlos in europäischen und asiatischen Maschinen austauschen.

Perfekt geeignet für die Automatisierung: Lager 1224MC3
Das Lager 1224MC3 eignet sich hervorragend für Roboterarme und Montagelinien, da seine Selbstausrichtungsfunktion geringfügige Wellendurchbiegungen ausgleicht. Die offene Dichtung ermöglicht ein schnelles Nachschmieren bei Wartungsarbeiten.
