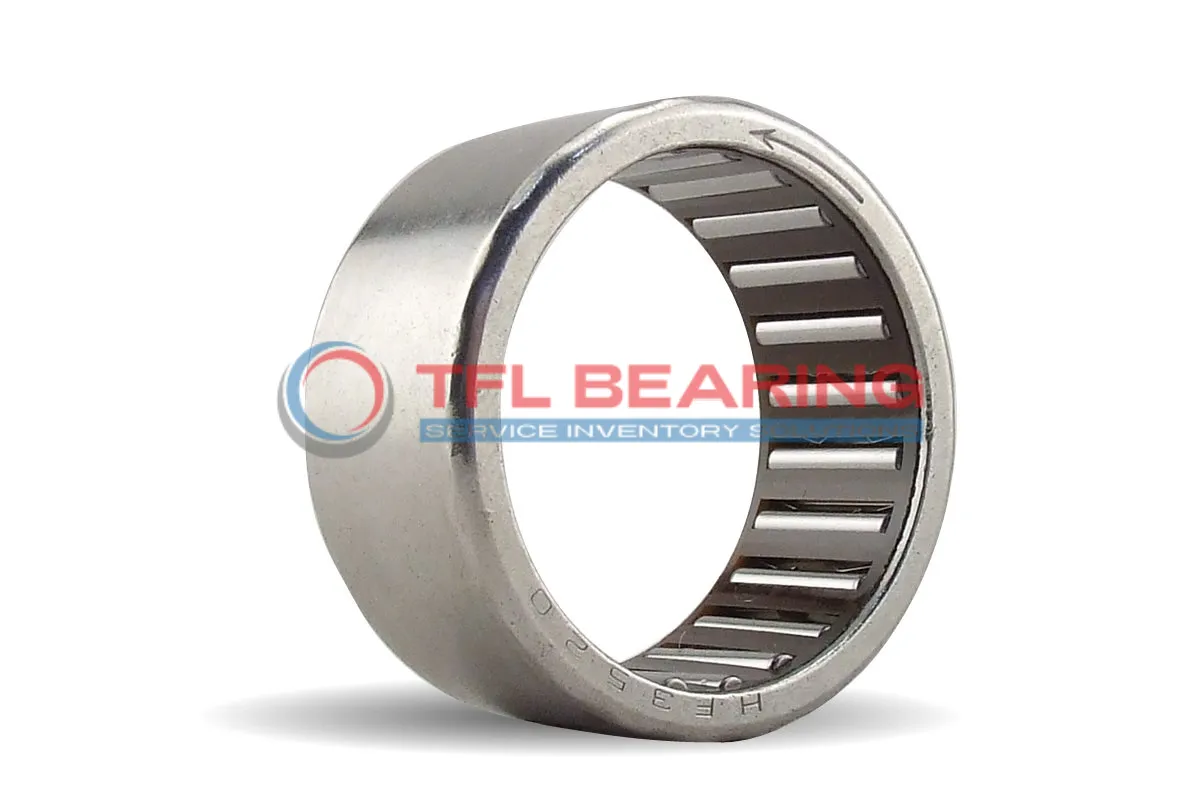

Einweglager HF3520

Einweglager HF3520

Das HF3520 ist ein Einweg-Nadellager mit 35 mm Bohrung und 42 mm Außendurchmesser, gefertigt aus robustem Stahl für zuverlässige Leistung. Es unterstützt Drehmomente bis zu 121 Nm und läuft ruhig bei Drehzahlen bis zu 3900 U/min.
Dank seiner offenen Bauweise und der Presspassung ist die Montage unkompliziert, während der Stahlkäfig und die Nadeln für Langlebigkeit sorgen. Das Lager ist vorgeschmiert und sofort einsatzbereit.
Dieses Modell ist mit INA-Lagern austauschbar und bietet somit eine praktische Ersatzmöglichkeit. Es eignet sich für Anwendungen wie Förderanlagen oder Maschinen, bei denen eine unidirektionale Drehung erforderlich ist.
Mit einem Gewicht von nur 40 g ist es leicht und dennoch robust. Es funktioniert in einem Temperaturbereich von -30 °C bis 110 °C und erfüllt die RoHS-Sicherheitsstandards.

Erhalten ein kostenloses Angebot
    Beschreibung Eigenschaften Anwendung F&A Ausgewählte Produkte Unser Prozess

Produktparameter

  • Artikelnummer HF3520
  • Marke TFL
  • Austauschbar INA
  • Bohrung Dia 35mm
  • Außendurchmesser 42mm
  • Länge 20mm
  • Messsystem Metrisch
  • Rollenlagertyp Nadel
  • Bauwesen einreihig
  • Gerändelt Nein
  • Dichtungstyp Öffne
  • Modellreihe HF-Serie
  • Ringmaterial Stahl
  • Käfigmaterial Stahl
  • Nadelmaterial Stahl
  • Federmaterial Stahl
  • Höchstgeschwindigkeit 3900 rpm
  • Drehmomentkapazität 121 Nm
  • Schmiertechnik Geschmiert
  • Wellenmontagetyp Drücken Sie Fit
  • Temperaturbereich -30° bis 110 °C
  • RoHS Compliance
  • Gewicht 40 g
Einweglager HF3520 Zeichnung.dwg
DWG herunterladen PDF herunterladen

Eigenschaften

Wie verhält sich das Lager HF3520 bei hohen Drehmomenten?
Das Lager HF3520 ist mit Stahlringen und -nadeln ausgestattet und bietet eine hohe Drehmomentkapazität von bis zu 121 Nm.
Die Presspassung der Wellenbefestigung gewährleistet eine sichere Montage und reduziert das Verrutschen während des Betriebs.
Die offene Bauweise ermöglicht eine einfache Schmierung und gewährleistet so eine dauerhaft reibungslose Funktion.
Mit einer maximalen Drehzahl von 3,900 U/min eignet es sich für diverse Anwendungen mit hohem Drehmoment.

Anwendung

Industrielle Anwendungen des Lagers HF3520
Das Lager HF3520 wird häufig in Förderanlagen eingesetzt, wo seine Einwegdrehung einen reibungslosen Materialtransport gewährleistet. Die Stahlkonstruktion sorgt für Langlebigkeit auch unter anspruchsvollen industriellen Bedingungen.
Wo wird das Lager HF3520 eingesetzt?
Das Lager HF3520 findet häufig Anwendung in Automobilkomponenten wie Anlassern, wo seine Presspassung eine sichere Befestigung gewährleistet. Die geschmierten Nadeln reduzieren die Reibung und verlängern so die Lebensdauer des Lagers.
Für den Einsatz unter extremen Bedingungen konzipiert: HF3520 Lager
Das Lager HF3520 ist für hohe Drehmomente bis zu 121 Nm ausgelegt und eignet sich daher für Elektrowerkzeuge und Industriemaschinen. Die offene Bauweise ermöglicht eine einfache Inspektion und Wartung während des Betriebs.
Automobilindustrie vs. Industrie: Anwendungsbereiche des HF3520-Lagers
Das Lager HF3520 eignet sich in Fahrzeugen hervorragend für Getriebesysteme, während es in Fabriken ideal für Verpackungsmaschinen ist. Die metrische Baugröße gewährleistet die Kompatibilität mit verschiedenen internationalen Maschinennormen.
Perfekt geeignet für die Automatisierung: Lager HF3520
Das HF3520-Lager ist mit einer maximalen Drehzahl von 3900 U/min bestens für Roboterarme in automatisierten Produktionslinien geeignet. Die Stahlnadelrollen gewährleisten zuverlässige Leistung bei sich wiederholenden Bewegungsabläufen.
