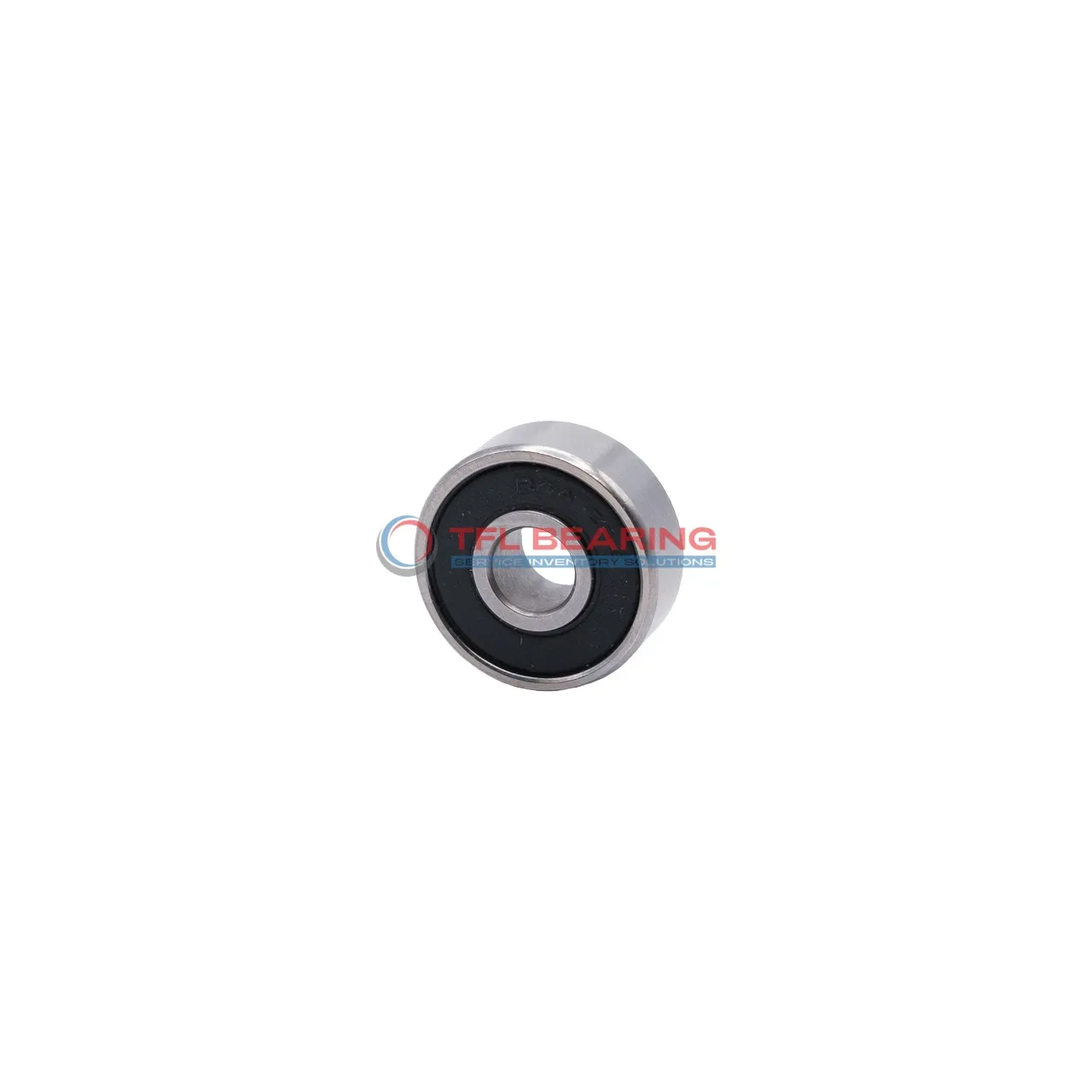

Miniaturkugellager in Zollgröße R1-4 2 Stück

Miniaturkugellager in Zollgröße R1-4 2 Stück

Das R1-4 2RS ist ein Miniaturkugellager mit einer winzigen Bohrung von 0.07813″ und einem Außendurchmesser von 0.25″, gefertigt aus robustem Chromstahl. Es bewältigt Radialkräfte bis zu 54 lbf und läuft ruhig bei Drehzahlen bis zu 67,000 U/min.

Die mit Nitrilkautschuk abgedichtete Konstruktion hält Schmutz fern und Fett im Inneren und ist daher wartungsarm. Der Edelstahlkäfig gewährleistet zuverlässige Leistung, selbst bei Temperaturen von -86 °F bis 230 °F.

Mit der Toleranzklasse ABEC1 bietet es eine hohe Präzision für kleine Anwendungen. Ideal für Miniaturmaschinen, zahnärztliche Instrumente oder Hobbyprojekte, bei denen es auf kompakte Größe und Zuverlässigkeit ankommt.

Mit einem Gewicht von nur 0.53 g ist es leicht und dennoch robust. Es entspricht den RoHS- und REACH-Standards für eine sichere Anwendung.

Erhalten ein kostenloses Angebot
    Beschreibung Eigenschaften Anwendung F&A Ausgewählte Produkte Unser Prozess

Produktparameter

  • Artikelnummer R1-4 2rs
  • Marke TFL
  • Messsystem Zoll
  • Lagertyp Ball
  • Für Lastrichtung Radial
  • Bauwesen einreihig
  • Innenringtyp Standard
  • Dichtungstyp Versiegelt
  • Toleranzklasse ABEC1
  • Radial Clearance Trade Nr. MC3
  • Radialspiel 0.00008 "zu 0.0005"
  • Ball Menge 7
  • Bohrung Dia 0.07813"
  • Toleranz des Bohrungsdurchmessers -0.0003" bis 0"
  • Außendurchmesser 0.25"
  • Außendurchmesser-Toleranz -0.0003" bis 0"
  • Länge 0.1406"
  • Breitentoleranz -0.005" bis 0"
  • Kugeldurchmesser 0.03941"
  • Ringmaterial Verchromter Stahl
  • Ballmaterial Verchromter Stahl
  • Käfigmaterial Edelstahl
  • Schildmaterial Nitrilkautschuk
  • Dynamische Radiallast 54 lbf
  • Statische Radiallast 17 lbf
  • Höchstgeschwindigkeit 67000 rpm
  • Temperaturbereich -86 bis 230 ° F.
  • Schmiertechnik Erforderlich
  • RoHS Compliance
  • REACH Compliance
  • Gewicht 0.53 g
  • Preis（$） 1.755
Miniaturkugellager in Zollgröße R1-4 2rs Zeichnung.dwg
PDF herunterladen

Eigenschaften

Wie reduziert das R1-4 2rs-Lager die Reibung?

Das Lager R1-4 2rs verfügt über eine abgedichtete Konstruktion mit Nitrilkautschuk-Abdeckungen, die Verunreinigungen fernhalten und das Schmiermittel im Inneren halten.
Die Konstruktion aus Chromstahl gewährleistet einen reibungslosen Betrieb und reduziert die Reibung auch bei hohen Drehzahlen von bis zu 67,000 U/min.

Der Edelstahlkäfig sorgt für die korrekte Ausrichtung der Kugeln, minimiert den Verschleiß und verlängert die Lebensdauer des Lagers.
Mit einer dynamischen radialen Tragfähigkeit von 54 lbf bewältigt es leichte bis mittlere Lasten effizient.

Das Lager R1-4 2rs ist für einen Temperaturbereich von -86 bis 230°F ausgelegt und eignet sich daher vielseitig für verschiedene Umgebungen.
Durch seine kompakte Größe und präzise Konstruktion eignet es sich ideal für Miniaturanwendungen, die eine zuverlässige Leistung erfordern.

Anwendung

Wo wird das Lager R1-4 2rs verwendet?
Das Lager R1-4 2rs wird häufig in kleinen Elektromotoren, wie sie beispielsweise in Lüftern oder Elektrowerkzeugen zu finden sind, eingesetzt. Seine kompakte Bauweise und die gekapselte Konstruktion schützen vor Staub und Schmutz. Die Ausführung aus Chromstahl gewährleistet einen ruhigen Lauf auch im Dauerbetrieb.

In Automatisierungssystemen eignet sich das Lager R1-4 2rs hervorragend für Robotergelenke und Miniatur-Förderbänder und bietet zuverlässige Unterstützung radialer Lasten. Dank seiner Toleranzklasse ABEC1 ist es ideal für Anwendungen, die gleichbleibende Leistung ohne übermäßige Präzisionsanforderungen erfordern.

Für Hobbyprojekte wie RC-Autos oder Drohnen bietet das R1-4 2rs Kugellager ein ausgewogenes Verhältnis von Langlebigkeit und geringem Gewicht. Die Dichtungen aus Nitrilkautschuk sorgen für optimale Schmierung und verlängern so die Lebensdauer des Lagers auch bei hohen Drehzahlen.

Medizinische Geräte wie zahnärztliche Handstücke profitieren von den geringen Abmessungen und der Verschleißfestigkeit des R1-4 2rs-Lagers. Der Edelstahlkäfig sorgt für zusätzliche Zuverlässigkeit in sterilen Umgebungen.

In Unterhaltungselektronik wie Druckern oder kleinen Haushaltsgeräten gewährleistet das R1-4 2rs-Lager einen leisen und effizienten Betrieb. Dank seiner Zollabmessungen ist es mit vielen nordamerikanischen und britischen Geräten kompatibel.
