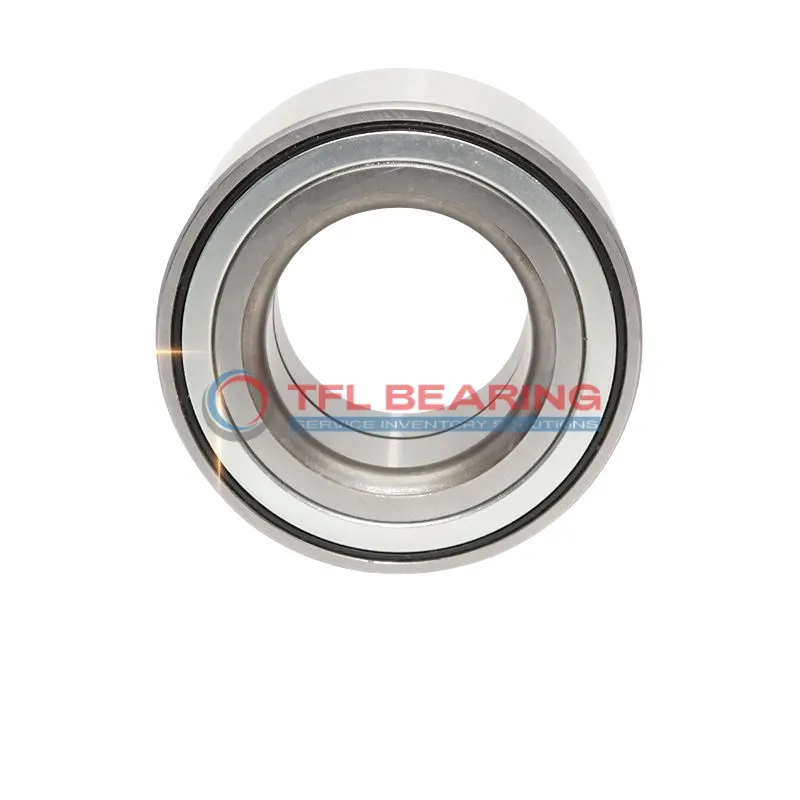

Zweireihige Schrägkugellager (Allgemein) 3302 A-2ZTN9/MT33

Zweireihige Schrägkugellager (Allgemein) 3302 A-2ZTN9/MT33

Das zweireihige Schrägkugellager 3302 A-2ZTN9/MT33 mit 15 mm Bohrung und 42 mm Außendurchmesser ist aus robustem Chromstahl gefertigt. Es nimmt Radialkräfte bis zu 3398 lbf auf und läuft ruhig bei Drehzahlen bis zu 16,000 U/min.

Die abgeschirmte Konstruktion hält Schmutz fern, während der Edelstahlkäfig für Langlebigkeit sorgt. Das Lager ist für eine einfache Handhabung vorgeschmiert und arbeitet zuverlässig in einem Temperaturbereich von -30 °C bis 110 °C.

Dieses Modell ist mit SKF-Lagern austauschbar und bietet somit eine zuverlässige Ersatzlösung. Ideal für Maschinen, die einen präzisen Schrägkontakt erfordern, wie z. B. Pumpen oder Elektromotoren.

Mit einem Gewicht von nur 0.13 kg ist es leicht und dennoch robust. Es entspricht den RoHS- und REACH-Standards für eine sichere und umweltfreundliche Verwendung.

Erhalten ein kostenloses Angebot
    Beschreibung Eigenschaften Anwendung F&A Ausgewählte Produkte Unser Prozess

Produktparameter

  • Artikelnummer 3302 A-2ZTN9/MT33
  • Marke TFL & OEM
  • Austauschbar mit SKF
  • Messsystem Metrisch
  • Lagertyp Ball
  • Für Lastrichtung Winkelkontakt
  • Bauwesen Doppelreihe
  • Dichtungstyp Abgeschirmt
  • Bohrung Dia 15mm
  • Toleranz des Bohrungsdurchmessers -0.007 mm bis 0
  • Außendurchmesser 42mm
  • Außendurchmesser-Toleranz -0.009 mm bis 0
  • Länge 19mm
  • Breitentoleranz -0.05 mm bis 0
  • Fasenmaß 1mm
  • Abstand Druckpunkt (a) 24mm
  • Ringmaterial Verchromter Stahl
  • Ballmaterial Verchromter Stahl
  • Käfigmaterial Edelstahl
  • Dynamische Radiallast 3398 lbf
  • Statische Radiallast 2092 lbf
  • Höchstgeschwindigkeit 16000 rpm
  • Schmiertechnik Geschmiert
  • Temperaturbereich -30° bis 110 °C
  • Toleranzklasse P6 (ABEC-3)
  • ROHS Compliance
  • REACH Compliance
  • Gewicht 0.13 kg
Zweireihige Schrägkugellager (Allgemein) 3302 A-2ZTN9/MT33 Zeichnung.dwg
DWG herunterladen PDF herunterladen

Eigenschaften

Leistungsmerkmale des Lagers 3302 A-2ZTN9/MT33

Das Lager 3302 A-2ZTN9/MT33 ist mit Chromstahlringen und -kugeln ausgestattet und bietet eine hohe Widerstandsfähigkeit gegen Radialbelastungen.
Seine dynamische radiale Tragfähigkeit erreicht 3398 lbf und gewährleistet so eine zuverlässige Leistung in verschiedenen Anwendungen.

Die zweireihige Bauweise sorgt für eine bessere Lastverteilung und erhöht die Stabilität im Betrieb.
Mit einer maximalen Drehzahl von 16,000 U/min vereint sie Langlebigkeit und hohe Effizienz bei hohen Drehzahlen.

Abgeschirmte Dichtungen schützen das Lager 3302 A-2ZTN9/MT33 vor Verunreinigungen und verlängern so seine Lebensdauer.
Der Edelstahlkäfig sorgt für die Ausrichtung der Kugeln und reduziert so Reibung und Verschleiß.

Das Lager 3302 A-2ZTN9/MT33 arbeitet reibungslos in einem Temperaturbereich von -30° bis 110°C.
Die präzise Toleranzklasse P6 gewährleistet eine gleichbleibende Leistung auch unter anspruchsvollen Bedingungen.

Anwendung

Industrielle Anwendungen des Lagers 3302 A-2ZTN9/MT33
Das Lager 3302 A-2ZTN9/MT33 wird häufig in Werkzeugmaschinen eingesetzt, wo seine zweireihige Bauweise kombinierte Radial- und Axialbelastungen effizient aufnimmt. Die abgedichteten Dichtungen schützen vor Verunreinigungen und verlängern so die Lebensdauer in staubigen Werkstattumgebungen.

Warum ist das Lager 3302 A-2ZTN9/MT33 eine bevorzugte Wahl?
In Automobilanwendungen wie Radnaben bietet das Lager 3302 A-2ZTN9/MT33 dank seiner Schrägkugellagerkonstruktion einen stabilen Betrieb. Die Konstruktion aus Chromstahl gewährleistet Langlebigkeit auch bei häufigen Richtungswechseln.

Perfekt geeignet für die Automatisierung: Lager 3302 A-2ZTN9/MT33
Das Lager 3302 A-2ZTN9/MT33 eignet sich hervorragend für Roboterarme und sorgt für eine reibungslose Rotation bei präzisen Bewegungen. Seine Toleranzklasse P6 gewährleistet gleichbleibende Genauigkeit in automatisierten Produktionslinien.

Medizin vs. Industrie: Wo das Lager 3302 A-2ZTN9/MT33 seine Stärken ausspielt
Das Lager 3302 A-2ZTN9/MT33 eignet sich für Industriegetriebe und erfüllt gleichzeitig die Reinheitsanforderungen von Medizingeräten wie Zentrifugen. Der Edelstahlkäfig verhindert Korrosion in sterilen Umgebungen.

Wie unterstützt das Lager 3302 A-2ZTN9/MT33 Hochgeschwindigkeitsanwendungen?
Mit einer maximalen Drehzahl von 16,000 U/min arbeitet das Lager 3302 A-2ZTN9/MT33 zuverlässig in Spindelanwendungen. Die Vorschmierung reduziert den Wartungsaufwand im Dauerbetrieb.
